导致液压泵换向失灵的原因
- 作者:中国液压网
- 时间:2011-03-19
- 阅读:101

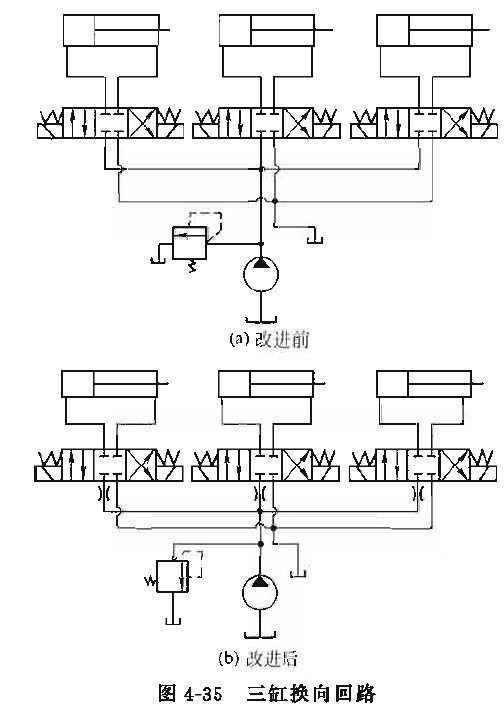

图4-35 (a)所示的回路中,定量泵输出的压力油由三个三位四通换向阀分别向三个液压缸输送液压油。有时出现电磁换向阀换向不灵的现象。
经检测,电磁换向阀各部分工作正常,溢流阀的调节压力比电磁换向阀允许的工作压力低
图4-35 (a)所示的回路中,定量泵输出的压力油由三个三位四通换向阀分别向三个液压缸输送液压油。有时出现电磁换向阀换向不灵的现象。
经检测,电磁换向阀各部分工作正常,溢流阀的调节压力比电磁换向阀允许的工作压力低。液压缸有时两个或三个同时动作,有时只有一个动作。液压泵为定量泵,泵的输出流量能满足三个缸同时动作,所以流量比较大。某一时刻,只有一个缸动作时,通过电磁阀的流量就大大超过了允许容量值,这时电磁阀推动滑阀力超过了设计允许的换向力,电磁铁推不动滑阀换向,造成换向失灵。同时,过大的流量进入一个液压缸也易造成缸运动速度失去控制。为此,如图4-35 (b)所示,在换向阀前安装节流阀,来控制进人液压缸的流量,此时,相当于进油节流调速回路。若只有一个缸工作时,泵输出流量一部分由节流岡调节控制液压缸的速度,一部分由溢流阀溢回油箱,这样经过电磁阖的流量便得到控制,也就排除了因流量过大而造成换向失灵的故障。
