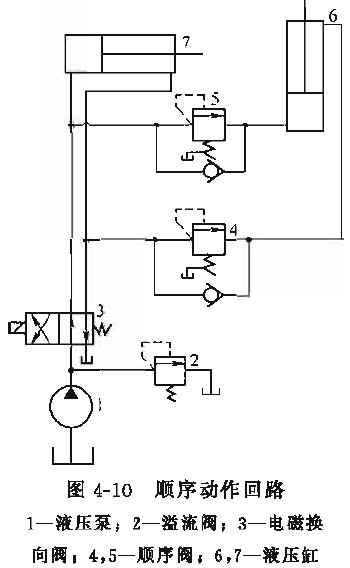

在图4-10所示的系统中，液压泵1为定量泵，顺序阀5控制液压缸6在液压缸7运动到终点后再动作；顺序阀4控制液压缸6在液压缸7回程到初始位置时再开始回程运动。

    在系统运动中发现液压缸6的运动速度比预定的速度慢。造成液压舡运动速度比预定速度慢一般有以下几方面原因。
    ①液压泵流量不足液压系统的压力油是由液压泵供给的，一般选用合适的泵不会出现供油不足现象。由于油液污染，滤油器堵塞等原因造成泵吸油不足，于是泵流量必定出现不足。液压泵由于使用时间较长，或因油液污染造成泵内零件严重磨损，内泄漏严重，容积效率急剧下降，也是造成泵排油不足的原因。
    ②换向阏内部泄漏严重换向阀内密封靠阀芯与阀孔间隙保证的。由于各种原因造成阏芯与阀孔间隙增大， 于是由泵来的压力油进人换向阀后，将会从其内部环形缝隙由高压腔流人低压腔，使经过换向阀的油液流量大大降低，从而使流人液压缸的流量减少。
    ③液压缸本身内部泄漏严重当液压缸运动时，液压缸髙压腔中的压力油向低压腔泄漏。泄漏的原因是活塞与缸筒间隙因磨损而过大，或活塞密封圈破损。液压缸的运动速度是输人液压缸的流量与活塞有效面积之比。由于泄漏使推动活塞运动的实际流量减少，因而液压缸运动速度降低。这时应更换活塞，以保证活塞与缸筒的合理间隙。若活塞密封圈破损应更换新件。
    对上述系统故障进行检査，不属于以上分析的原因。在检查溢流阀的回油管时发现，当液压缸6运动时，有大量油液从回油管流出，可见溢流阀开始溢流，说明溢流阀与顺序阀的压力调定值不匹配。当把溢流阀的压力调到比顺序阀的压力髙0.5~0.8Mpa时，回路故障立即消除。
    压力控制系统中，压力阀的压力调定值的匹配是非常重要的，不同的系统应根据实际， 对各种压力阀进行合理调节。上述系统中，顺序阀4和5的调节压力应比液压缸7的工作压力高0.4~0.5Mpa，如果溢流阀2的压力也按这一数值调节，那么在顺序阀打开通压力油时，溢流阀也开始溢流。或溢流阀的压力调得虽比顺序阀高，但高出的数值不够，这样当液压缸6运动过程中遇外载增大时，即液压缸6的工作压力达到溢流阀的调定压力时，溢流阏便开始溢流，液压缸6的运动速度便会慢下来。因此，这样的系统，溢流阀、顺序阀的调节压力按上述数值调定是适宜的。
