二级调压回路压力冲击的原因
- 作者:中国液压网
- 时间:2011-02-08
- 阅读:130

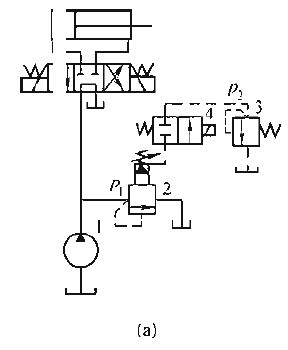

图4-1 (a)所示采用溢流阀和远程调压阀的二级调压回路。二位二通阀安装在溢流阀的控制油路上,其出口接远程调压阀3,液压泵1为定量泵。当二位二通阀通电右位工作时, 系统将产生较大的压力冲击。
图4-1 (a)所示采用溢流阀和远程调压阀的二级调压回路。二位二通阀安装在溢流阀的控制油路上,其出口接远程调压阀3,液压泵1为定量泵。当二位二通阀通电右位工作时, 系统将产生较大的压力冲击。
这个二级调压回路中,当二位二通阀4断电关闭,系统压力决定于溢流阀2的调整压力P1; 二位二通阀换向后,系统压力就由阀3的调整压力来决定了。由于阀4与阀3之间的油路内没有压力,阀4右位工作时,溢流阀2的远程控制口处的压力由P1下降到几乎为零后才回升到P2,这样系统便产生较大的压力冲击。
图4-1(b)所示,把二位二通阆接到远程调压闳3的出油口,并与油箱接通,这样从闽2的远程控制口到阀4的油路中充满压力油,阀4切换时,系统压力从P1降到P2,不会产生过大的压力冲击。
这样的二级调压回路一般用在机床上具有自锁性能的液压夹紧机构处,能可靠地保证其松开时的压力髙于夹紧时的压力。此外,这种回路还可以用于压力调整范围较大的压力机系统中。
