液压锁在液控单向阀中的应用(图文解析)

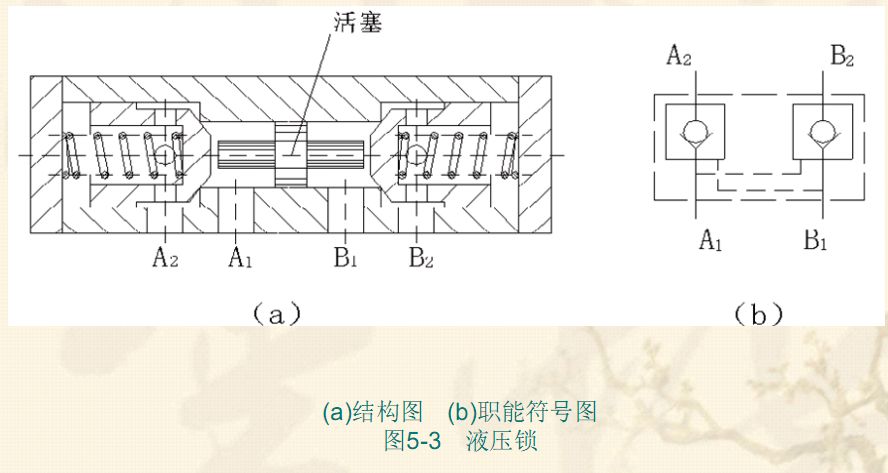

        由于液控单向阀具有良好的单向密封性，常常需要采用液控单向阀进行执行机构的进、回油路同时锁紧控制，用于防止立式液压缸停止运动时因自重而下滑，保证系统的安全；如工程车的支腿油路系统。如图 5-3 （ a ），两个液控单向阀共用一个阀体和控制活塞，这样组合的结构称为液压锁。当从 A1 通入压力时，在导通 A1 与 A2 油路的同时推动活塞右移，顶开右侧的单向阀，解除 B2 到 B1 的反向截止作用；当 B1 通入压力油时，在导通 B1 与 B2 油路的同时推动活塞左移
开左侧的单向阀，解除 A2 到 A1 的反向截止作用；而当 A1 与 B1 口没有压力油作用时，两个液控单向阀都为关闭状态，锁紧油路。图 5-3 （ b ）所示为液压锁的图形符号。
