图解液压马达的工作原理

  • 作者:液压泵网
  • 时间:2016-03-05
  • 阅读:4896
液压马达的工作原理,很多人也都懂,今天小编学习了一下关于液压马达的工作原理,用几张图详细的说明,简单明了,相信就是不懂得的人也会看个七七八八。
        液压马达的工作原理,很多人也都懂,今天小编学习了一下关于液压马达的工作原理,用几张图详细的说明,简单明了,相信就是不懂得的人也会看个七七八八。

       马达是控制速度的,这个我们都知道,但是马达的主要控制还是由马达控制阀来完成的。

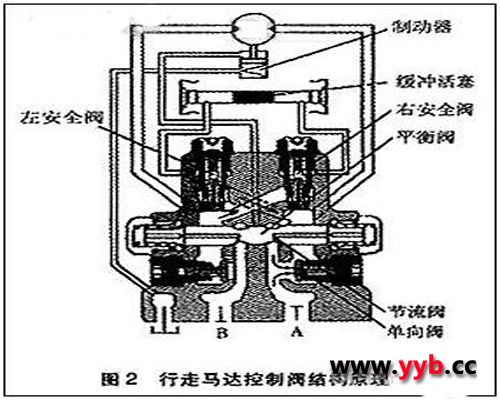

       一张图说明液压马达的工作原理

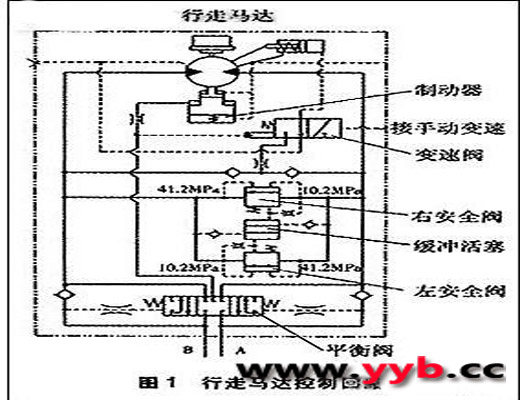

       假设A口进油,马达旋转,马达控制阀动作如下:

(1)打开单向阀,液压油进入马达右腔。

(2)液压油通过节流孔进入平衡阀,并使其左移,接通制动器油路,使制动器松开,这个动作还接通了马达B口的回油油路。

(3)液压油通过安全阀的中间节流孔进入缓冲活塞腔,将缓冲活塞推到左侧。如果此时系统压力超过此安全阀的设定压力(10.2MPa),安全阀将在瞬间打开,起到缓冲作用。

(4)如果马达超速(例如下坡时),泵来不及供油,则使A口压力降低,平衡阀在弹簧力作用下向右移动,关小马达的回油通道,从而限制马达的转速。

      注意到行走马达控制阀内部有2个结构完全相同的安全阀,它们在挖掘机开始行走以及制动时将起到重要的缓冲作用。下面分析它的工作原理。

      当A 口不供油时平衡阀回到中位,由于机器惯性的影响使马达继续旋转,马达的功能转换为泵。由于平衡阀的封闭致使B口压力升高,压力油通过左安全阀中间的节流孔进入缓冲腔,推动缓冲活塞右移,同时打开左安全阀向A腔补油。当缓冲活塞移动到最右端后,B腔压力上升,左安全阀完全关闭。

      如果压力进一步升高,B腔压力作用在右安全阀上,它限制了马达的最高压力(41.2MPa),此压力就是最大制动压力。

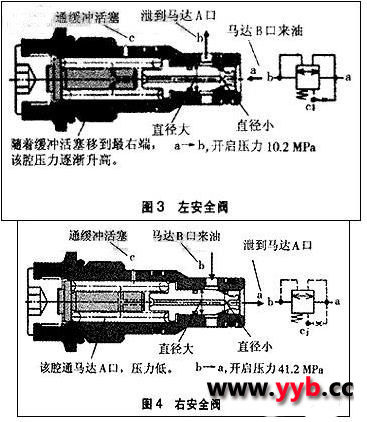

       两个安全阀并联,当马达刚开始停止转动时,B腔的压力作用在左安全阀的a口(整个圆面积上),阀杆左移,将油泄到b口(注意b口与马达控制回路的 A口相通)。当缓冲活塞移到最右端后,c口压力上升,由于阀杆的直径差,在弹簧力和压差作用下阀杆右移,左安全阀关闭。此时的压力叫做一级压力。这个过程很短暂,目的是消除B口的脉冲压力,防止A口吸空。

       左安全阀完全关闭后,马达B口的压力作用在右安全阀的b口(大直径减去小直径的环形面积),将油泄到a口(注意a口与马达的A口相通),这个压力叫做二级压力,也就是最大制动压力。

       从上面的综合所述,可以看出,尽管两个安全阀完全一样,但由于油压的作用面积不同,因此阀的开启压力也不同,组合使用后的时间—压力变化曲线见图5,这样的结构布置非常巧妙。

      从整个过程分析可以看出,开始行走时该阀也有一个短暂的打开过程,但是马上就关闭了,起到了启动平稳,制动时吸收压力脉冲的作用。

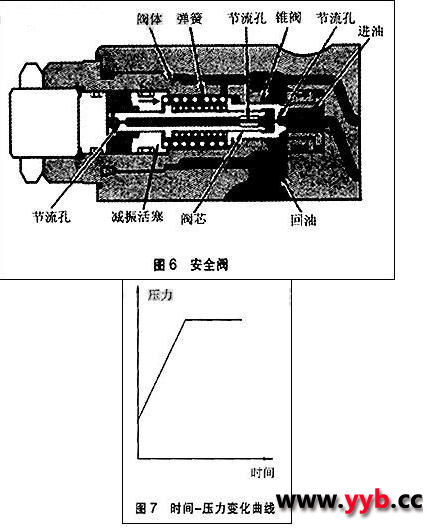

      另有一种安全阀,如图6,它在普通直动式安全阀的基础上增加了可移动的减振活塞,采用了改善阀性能的节流措施。压力油经过节流孔进入阀芯内部,再经过节流孔和阀芯通道到达减振活塞产生的推力达到外弹簧的预紧力时压缩外弹簧,使减振活塞右移,同时锥阀打开溢流,这个过程减小了系统的压力冲击。系统压力升高到内外并联弹簧决定的设定值时,锥阀全部打开溢流。这种阀的时间—压力变化曲线见图7。
