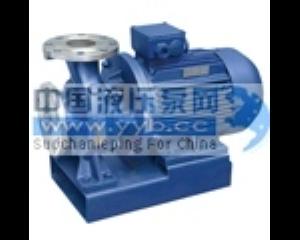

一、ISWH化工********道离心泵产品概述：
1、isw卧式清水离心泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高增建筑增压泵送水、园林喷灌、消防泵增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T≤80℃。
2、iswr卧式热水离心泵，广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，ISWR型使用温度T≤120℃。
3、iswh卧式化工离心泵，供输送不含固体颗粒，具有腐蚀性。粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、iswb卧式单级防爆管道离心泵，供输送汽油、煤油、柴油泵等油类产品或易燃、易爆液体，被输送介质温度为-20℃～120℃。
5、ISWH型卧式不锈钢防爆化工离心泵，适用于输送易燃性化工液体。
6、ISWD卧式低转速泵，适应要求环境噪声很低的场合，使用温度T≤120℃。
二、ISWH化工********道离心泵产品特点：
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
三、ISWH化工********道离心泵型号意义：
例如：ISW80-160(I)A
ISW-卧式清水泵 ISWR-卧式热水泵 ISWH-卧式化工泵 ISWB-卧式管道油泵 ISWD-卧式低转速离心泵 80-泵进、出口公称直径(mm)
160-叶轮名义直径(mm)
I-流量分类
A-叶轮经第一次切割
ISWH化工********道离心泵故障原因及解决方案
|
故障形式
|
产生原因
|
排除方法
|
|
泵不出水
|
a.进出口阀门未打开，进出管路阻塞， 流道叶轮阻塞
|
检查，去除阻塞物
|
|
b.电机运行方向不对，电机缺相转速很 慢
|
调整电机方向，紧固电机接线
|
|
c.吸入管漏气
|
拧紧各密封面，排除空气
|
|
d.泵没灌满液体，泵腔内有空气
|
打开泵上盖或打开排气阀，排尽空气
|
|
e.进口供水不足，吸程过高，底阀漏水
|
停机检查、调整（并网自来水管和带吸程使用易出现此现象）
|
|
f.管路阻力过大，泵选型不当
|
减少管路弯道，重新选泵
|
|
水泵流量不足
|
a.先按1.原因检查
|
先按1.排除
|
|
b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足
|
去除阻塞物，重新调整阀门开度
|
|
c.电压偏低
|
稳压
|
|
d.叶轮磨损
|
更换叶轮
|
|
功率过大
|
a.超过额定流量使用
|
调节流量关小出口阀门
|
|
b.吸程过高
|
降低
|
|
c.泵轴承磨损
|
更换轴承
|
|
杂音振动
|
a.管路支撑不稳
|
稳固管路
|
|
b.液体混有气体
|
提高吸入压力排气
|
|
c.产生汽蚀
|
降低真空度
|
|
d.轴承损坏
|
更换轴承
|
|
e.电机超载发热运行
|
调整按5.
|
|
电机发热
|
a.流量过大，超载运行
|
关小出口阀
|
|
b.碰擦
|
检查排除
|
|
c.电机轴承损坏
|
更换轴承
|
|
d.电压不足
|
稳压
|
|
水泵漏水
|
a.机械密封磨损
|
更换
|
|
b.泵体有砂孔或破裂
|
焊补或更换
|
|
c.密封面不平整
|
修整
|
|
d.安装螺栓松懈
|
紧固
|
ISWH化工********道离心泵安装方式
特别说明
7.5kw以下水泵可配隔震垫直接安装在基础上。
7.5kw以上时，可与浇铸基础直接安装，亦可采用我单位is联接板配合隔震器安装、隔震器的
安装方法同isg泵
配套的隔震器的尺寸，与isg系列中相同规格水泵的隔震器尺寸相同。
卧式********道泵安装说明
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶
轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一
只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种（见联接方式）。
ISWH化工********道离心泵型谱图
六ISWH化工********道离心泵工作条件
1、吸入压力≤1.0mpa，或泵系统最高工作压力≤1.6mpa，即泵吸入口压力+泵扬程≤
1.6mpa、泵静压试验压力为2.5mpa，订货时请注明系统工作压力。泵系统工作压力大于
1.6mpa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
|
性能参数:
|
|
型 号
|
流量Q
|
扬程
m
|
效率
%
|
转速
r/min
|
电机功率
KW
|
允许汽蚀余量
m
|
|
m3/h
|
l/s
|
|
25-125
|
4
|
1.11
|
20
|
36
|
2900
|
0.75
|
2.3
|
|
25-160
|
4
|
1.11
|
32
|
32
|
2900
|
1.5
|
2.3
|
|
25-160A
|
3.7
|
1.03
|
28
|
31
|
2900
|
1.1
|
2.3
|
|
32-100(I)
|
6.3
|
1.75
|
12.5
|
54
|
2900
|
0.75
|
2.3
|
|
32-125
|
5
|
1.39
|
20
|
44
|
2900
|
0.75
|
2.3
|
|
32-125A
|
4.5
|
1.25
|
16
|
43
|
2900
|
0.55
|
2.3
|
|
32-160
|
6.5
|
5
|
32
|
44
|
2900
|
1.5
|
2.3
|
|
32-160A
|
4
|
1.1
|
25
|
34
|
2900
|
1.1
|
2.0
|
|
32-160(I)
|
6.3
|
1.75
|
32
|
40
|
2900
|
2.2
|
2.0
|
|
32-200
|
4.5
|
12.5
|
50
|
32
|
2900
|
3
|
2.0
|
|
32-200(I)
|
6.3
|
1.75
|
50
|
33
|
2900
|
4
|
2.0
|
|
32-200A
|
4
|
1.11
|
44
|
40
|
2900
|
2.2
|
2.0
|
|
40-125
|
6.3
|
1.75
|
20
|
46
|
2900
|
1.1
|
2.3
|
|
40-125A
|
5.6
|
1.56
|
16
|
45
|
2900
|
0.75
|
2.3
|
|
40-160
|
6.3
|
1.75
|
32
|
40
|
2900
|
2.2
|
2.3
|
|
40-160A
|
5.9
|
1.64
|
28
|
39
|
2900
|
1.5
|
2.3
|
|
40-160B
|
5.5
|
1.53
|
24
|
38
|
2900
|
1.1
|
2.3
|
|
40-200
|
6.3
|
1.75
|
50
|
33
|
2900
|
4
|
2.3
|
|
40-200A
|
5.9
|
1.64
|
44
|
31
|
2900
|
3
|
2.3
|
|
40-200B
|
5.3
|
1.47
|
36
|
29
|
2900
|
2.2
|
2.3
|
|
40-250
|
6.3
|
1.75
|
80
|
28
|
2900
|
7.5
|
2.3
|
|
40-250A
|
5.9
|
1.64
|
70
|
28
|
2900
|
5.5
|
2.3
|
|
40-250B
|
5.5
|
1.53
|
60
|
27
|
2900
|
4
|
2.3
|
|
40-100(I)
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
40-100(I)A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
40-125(I)
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
|
40-125(I)A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
40-160(I)
|
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
|
40-160(I)A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
40-160(I)B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
40-200(I)
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
40-200(I)A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
|
40-200(I)B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
40-250(I)
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
40-250(I)A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
40-250(I)B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
40-250(I)C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100
|
12.5
|
3.47
|
12.5
|
62
|
2900
|
1.1
|
2.3
|
|
50-100A
|
11
|
3.05
|
10
|
60
|
2900
|
0.75
|
2.3
|
|
50-125
|
12.5
|
3.47
|
20
|
58
|
2900
|
1.5
|
2.3
|
,
|
型 号
|
流量Q
|
扬程
m
|
效率
%
|
转速
r/min
|
电机功率
KW
|
允许汽蚀余量
m
|
|
m3/h
|
l/s
|
|
50-125A
|
11
|
3.05
|
16
|
57
|
2900
|
1.1
|
2.3
|
|
50-160
|
12.5
|
3.47
|
32
|
52
|
2900
|
3
|
2.3
|
|
50-160A
|
11.7
|
3.25
|
28
|
51
|
2900
|
2.2
|
2.3
|
|
50-160B
|
10.4
|
2.89
|
22
|
50
|
2900
|
1.5
|
2.3
|
|
50-200
|
12.5
|
3.47
|
50
|
46
|
2900
|
5.5
|
2.3
|
|
50-200A
|
11.7
|
3.25
|
44
|
45
|
2900
|
4
|
2.3
|
|
50-200B
|
10.6
|
2.94
|
36
|
44
|
2900
|
3
|
2.3
|
|
50-250
|
12.5
|
3.47
|
80
|
38
|
2900
|
11
|
2.3
|
|
50-250A
|
11.6
|
3.22
|
70
|
38
|
2900
|
7.5
|
2.3
|
|
50-250B
|
10.8
|
3.0
|
60
|
37
|
2900
|
7.5
|
2.3
|
|
50-250C
|
10.0
|
2.78
|
52
|
36
|
2900
|
5.5
|
2.3
|
|
50-100(I)
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
50-100(I)A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
50-125(I)
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
50-125(I)A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
50-160(I)
|
25
|
6.94
|
32
|
63
|
2900
|
, 4
|
2.5
|
|
50-160(I)A
|
23.4
|
6.5
|
28
|
62
|
,
2900
|
4
|
2.5
|
|
50-160(I)B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
50-200(I)
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
50-200(I)A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
50-200(I)B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
50-250(I)
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
50-250(I)A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
50-250(I)B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
50-315(I)
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
50-315(I)A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
50-315(I)B
|
,
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
50-315(I)C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100(I)
|
50
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
型 号
|
流量Q
|
扬程
m
|
效率
%
|
转速
r/min
|
电机功率
KW
|
允许汽蚀余量
m
|
|
m3/h
|
l/s
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3
|
3.0
|
|
80-100A
|
44.7
|
12.5
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4
|
3.0
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-160B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-315A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
80-315B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
80-315C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-350
|
50
|
13.9
|
150 <, /FONT>
|
66
|
2900
|
55
|
3.0
|
|
80-350A
|
44.5
|
12.4
|
142
|
65
|
2900
|
45
|
3.0
|
|
80-350B <, /SPAN>
|
41
|
11.4
|
135
|
62
|
2900 </, FONT>
|
37
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
2, 4 ,
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
2
|
4.5
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.5
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.5
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.5
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.5
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.5
|
|
|
|
添加为商业伙伴
