供应德国DS-117/DS112/DS502/DS-507/DS802压力开关

更多图片

第1 年

详细信息:

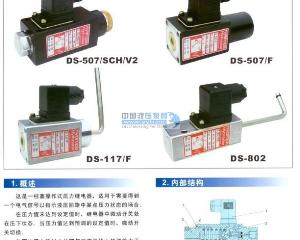

德国DS-117/DS-112/DS-502/DS-507/DS-802压力开关/压力继电器/DS-117/DS-112/DS-502/DS-507/DS-802压力开关/压力继电器/宏盛国际

产品描述

DS-117-***/F板式安装

环境温度：	-40°C-+90°C
防护：	IP 65
安装方式：	法兰
压力范围：	5-70bar Pmax=200bar 10-150bar Pmax=400bar 20-240bar Pmax=500bar 20-350bar Pmax=500bar
工作介质：	液压油
不可用于爆炸气体中

安装螺钉2-M5*70，DIN912-12.9(供货时不带)

DS-117-***/B/P90板式安装

环境温度：	-40°C-+90°C
防护：	IP 65
安装方式：	法兰
压力范围：	5-70bar Pmax=200bar 10-150bar Pmax=350bar 20-240bar Pmax=350bar 20-350bar Pmax=350bar
工作介质：	液压油
不可用于爆炸气体中

安装螺钉2-M5*40，DIN912-12.9(供货时不带)

DS-117-***/B和DS-112-***型压力继电器

环境温度：	-40°C-+90°C
防护：	IP 65
安装方式：	G1/4母螺纹
压力范围：	5-70bar Pmax=200bar 10-150bar Pmax=400bar 20-240bar Pmax=500bar 20-350bar Pmax=500bar
工作介质：	液压油
不可用于爆炸气体中

IP 65 重量 0.27Kg

压力调节及锁紧仅用一件工具
调节压力及锁定按下面：用一把6MM的内六角扳手穿过锁紧螺丝调节内面的调压螺丝，调好后用同一个工具顺时针调节外面的锁丝锁紧。

公称切换容量
标准微动开关：银触点（AG999）
CEE 24；VDE 0630 50TSD 循环，T85
UL1054/CSA C22.2 No.55 6TSD，T90

DS-117
当调整的切换压力值为最大值的60-70％时约为切换值的5-12％。

这是一柱塞操作式压力继电器,适用于需要得到一个电气信号以指示液压回路中某点压力状态的场合.
在压力值未达到设定值时,继电器中微动开关处在压下状态.当压力值达到预调的设定值时,微动开关切换.
外面的压力通过小柱塞与压在滑块上的弹簧力平衡,柱塞上的压力由弹簧力的大小而定,弹簧力可由另一侧的螺帽(或滚花手轮)来调节,调好后可用一锁紧螺丝锁紧.滑块在弹簧力作用下使微动开关处在压下状态,而当作用在小柱塞另一侧的外部压力达到调定值时,小柱塞推动滑块移动,释放微动开关.

1、插头DIN43650
2、微动开关
3、带刻度的调节手轮
4、锁紧螺丝

5、进油口（G1/4母螺纹）
6、密封件
7、卡圈
8、O型密封圈

DS-507/DB-502	柱塞直径
	¢4		¢5	¢6
1、概述
设计	弹簧柱塞式
连接油口方式	G1/4母螺纹管式或板式，径节¢44mm
调节方式	调整螺丝或滚花调节旋钮
安全措施	锁紧螺丝或安全锁
安装位置	任意
2、液压参数
压力调节范围(bar)	20-350	40-240	20-150	10-100	5-55
开关精度	小于1％
环境温度	-40°C至+90°C
介质	液压油，水包油乳化液
3、电气参数
开关类型	机械双掷开关，大于1000万次循环，银触点（AG999）银钯合金包金触点可选
电流	交流，直流
防护（根据DIN40050）	IP 65
电气连接	按DIN43650/M12x1按要求供
4、特点
主体材料	铝
微动开关行程	约0.5mm--降低密封和滑块的磨损
板式连接	通过NG10，NG6阀块（仅对DS-507/F和DS-502/F）
